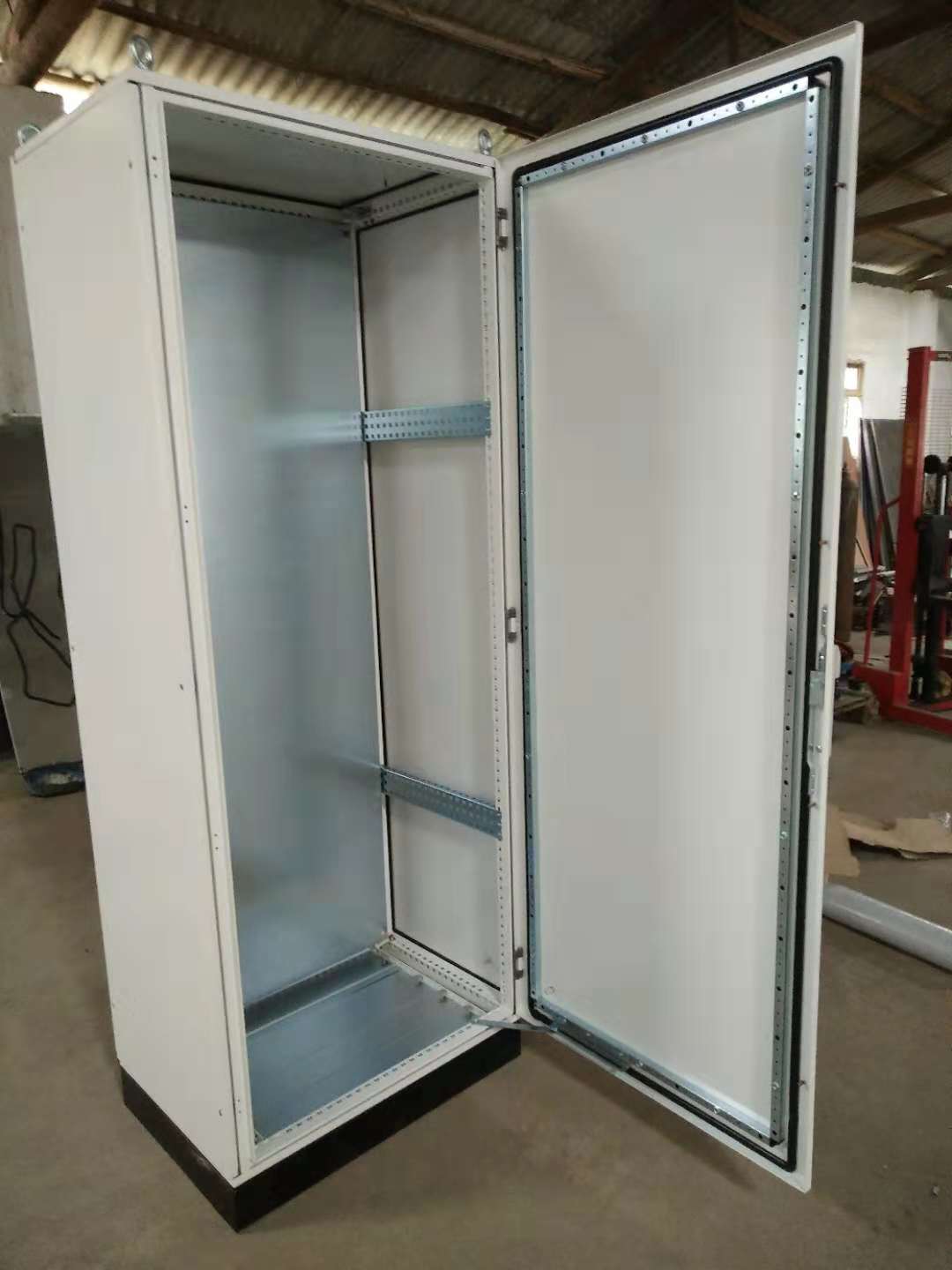

PS4000系列型材工业控制柜
  • 产品型号PS8020.600
  • 产品名称PS4000系列型材工业控制柜
  • 机柜材质
  • 表面处理
  • 主体颜色
  • 机柜价格电话或QQ议价
产品细节

Application scenarios



TPS4000型材工业控制柜
产品市场价格:
产品会员价格:
产品型号: PS8020.600

仿威图TPS40系列-九折型材工业控制柜

工艺特点及性能
1. 箱体骨架采用九折式型材,预先冲孔的板条每间隔25毫米的圆形或方形嵌孔使内部安装及固定更方便,优质

专用三通焊接成整体,结构牢固可靠,外观优美。
2. 柜门下缘离地价25mm,固定在门板上的长方框上配有每隔25mm一个的圆形孔,不仅加强柜门的强度,还
可以用来安装电线束、电器等元件。门与顶盖有PU泡沫塑料密封圈,沾漆无妨。
3. 安装板可以25mm为单位距离,前后移动,调节深度。
4. 九折型材上均每25mm配有圆形孔和方形孔(配合安装梁使用)令内部安装及固定仪器非常方便快捷。

5. 顶盖、侧板、后板、底板均螺丝固定,拆装容易,柜内安装工作更加方便。

6. 暗铰链既不突入门框内也不突入箱体内,门容易安装及更换。门开至130°。
7. 上、下部走线孔配有分组盖板,前后门及侧门可容易拆装,方便工作。
8. 底板进线孔三块盖板可以相互更换,自由移动,便于导入电缆,开孔进线。

9. 安装板可以25毫米为一档,调整深度2.5mm厚的安装板表面镀锌或桔红色,两侧折成宽23毫米的C安形弯边,使安装板牢固,也便于搬运。

10.门锁可采用威图原装锁,摇把锁或其它锁具,底座装拆均很方便(自选件)。
11 表面处理:去油、磷化、塑粉。
12国际品质机柜可置换性的配件,据客户要求定制各种规格尺寸,开孔变化或前安装钢化玻璃门。
13体颜色:RAL7032,或客户自订,安装板:桔红色或镀锌。
14采用优质冷轧钢板:门2.0mm,箱体1.5mm,安装板2.5mm。

规格型号与技术参数:


型号            宽度/W      深度/D  高度/H    包装箱尺寸 体积




标注配置表:


序名 名称 数量 单位 材质 备注

 1 机柜骨架 1 件 SPCCT=1.5 九折型材机柜

 2 前门 1 件 SPCCT=2.0

 3 锁RP-011 1 把 … 三点式,平面锁

 4 后门 1 件 SPCCT=1.5 螺钉锁紧

 5 侧门 2 件 SPCCT=1.2-1.5 ★选配件★

 6 顶盖 1 件 SPCCT=1.2-1.5 ≤800W600D的T=1.2

 7 吊环 4 件 镀白锌/不锈钢

 8 底板组件 1 件 SPCCT=2.0

9 中间底板 0/1 件 SPCCT=2.0 ≤1200W的无中间安装板

 10     三段式盖板 1/2 组 SPCCT=1.2 ≥1200W的为2组

 11     安装梁 2 件 SPCCT=1.5 电镀白锌 15 安装背板 1 件 SPCC/热镀锌板T=2.5 喷涂橘黄色/本色
