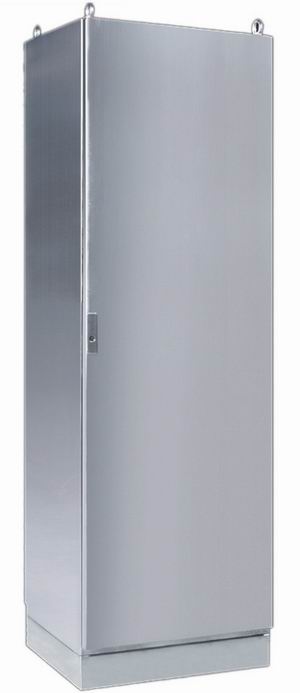

仿威图ES5000系列独立式电控柜
工艺特点及性能 |
| ●独立式电柜，不适宜并柜使用 ● 门板离地很高，约25mm，确保开门灵活顺畅 ● 独特的五折型材整体焊接而成的主体框架不但确保柜 体的高强度而且使柜体的防护等级达到IP55 ● 特殊的门板方管加强系统可以用螺丝固定在门板上， 便于拆卸 ● 框架上密布的25mm 间距模数孔确保安装的灵活性、 通用性 ●2.0mm（可选2.5mm）的镀锌安装板可以利用塑料滑块通过导轨 从正面推入柜内，且两边有U型折边使安装板更牢固 和更便于搬运 |
|
 | |
材料: 冷轧钢板: 表面处理: 机柜磷化底涂处理，外部 为粉末涂层，颜色可分 RAL7032和RAL7035两种织 纹，安装板则为镀锌 防护等级: IP55(按GB4205-1993) 标准配置: 前门、背板、安装板、 柜体、门锁、密封条 选配： 门板走线条、接地线、门限位、文件袋、底座、防雨棚、照明系统、电脑托架、纵梁、横梁、立柱 钢板厚度: 框架：五折型材1.5mm 门板：2.0mm 背板：1.5mm 安装板：2.0mm (可选2.5mm) |
规格型号与技术参数：
| 型号 | 宽度/W | 深度/D | 高度/H | 包装箱尺寸 | 体积 |
| ES6016.400 | 600 | 400 | 1605 | 680*480*1645 | 0.5369 |
| ES6016.500 | 500 | 680*580*1645 | 0.6488 | ||
| ES6016.600 | 600 | 680*680*1645 | 0.7606 | ||
| ES6018.400 | 600 | 400 | 1805 | 680*480*1845 | 0.6022 |
| ES6018.500 | 500 | 680*580*1845 | 0.7277 | ||
| ES6018.600 | 600 | 680*680*1845 | 0.8531 | ||
| ES6020.400 | 600 | 400 | 2005 | 680*480*2045 | 06675 |
| ES6020.500 | 500 | 680*580*2045 | 0.8065 | ||
| ES6020.600 | 600 | 680*680*2045 | 0.9456 | ||
| ES8016.400 | 800 | 400 | 1605 | 880*480*1645 | 0.6948 |
| ES8016.500 | 500 | 880*580*1645 | 0.8396 | ||
| ES8016.600 | 600 | 880*680*1645 | 0.9844 | ||
| ES8018.400 | 800 | 400 | 1805 | 880*480*1845 | 0.7793 |
| ES8018.400 | 500 | 880*580*1845 | 0.9417 | ||
| ES8018.600 | 600 | 880*680*1845 | 1.1040 | ||
| ES8020.400 | 800 | 400 | 2005 | 880*480*2045 | 0.8638 |
| ES8020.500 | 500 | 680*580*2045 | 1.0438 | ||
| ES8020.600 | 600 | 880*680*2045 | 1.2237 | ||
| ES1016..400 | 1000 | 400 | 1605 | 1080*480*1645 | 0.8528 |
| ES1016.500 | 500 | 1080*580*1645 | 1.0304 | ||
| ES1016.600 | 600 | 1080*680*1645 | 1.2081 | ||
| ES1018.400 | 1000 | 400 | 1805 | 1080*480*1845 | 0.9564 |
| ES1018.500 | 500 | 1080*580*1845 | 1.1557 | ||
| ES1018.600 | 600 | 1080*680*1845 | 1.3440 | ||
| ES1020.400 | 1000 | 400 | 2005 | 1080*480*2045 | 1.0601 |
| ES1020.500 | 500 | 1080*580*2045 | 1.2810 | ||
| ES1020.600 | 600 | 1080*680*2045 | 1.5018 | ||
| ES1216.400 | 1200 | 400 | 1605 | 1280*480*1645 | 1.0107 |
| ES1216.500 | 500 | 1280*580*1645 | 1.2212 | ||
| ES1216.600 | 600 | 1280*680*1645 | 1.4318 | ||
| ES1218.400 | 1200 | 400 | 1805 | 1280*480*1845 | 1.1336 |
| ES1218.500 | 500 | 1280*580*1845 | 1.3697 | ||
| ES1218.600 | 600 | 1280*680*1845 | 1.6059 | ||
| ES1220.400 | 1200 | 400 | 2005 | 1280*480*2045 | 1.2564 |
| ES1220.500 | 500 | 1280*580*2045 | 1.5182 | ||
| ES1220.600 | 600 | 1280*680*2045 | 1.7800 |
标注配置表：
| 序号 | 名称 | 数量 | 单位 | 材质 | 备注 |
| 1 | 机柜框架 | 1 | 件 | SPCCT=1.5 | 五折机柜 |
| 2 | 前门 | 1 | 件 | SPCCT=2.0 | |
| 3 | 锁：RP-011 | 1 | 把 | ………. | 三点式，平面锁，可选四点式 |
| 4 | 后门 | 1 | 件 | SPCCT=1.5 | 螺钉锁紧 |
| 5 | 吊环 | 4 | 件 | 45#/不锈钢 | 镀白锌/不锈钢 |
| 6 | 三段式盖板 | 1/2 | 组 | SPCCT=1.2 | ≥1200W的为2组 |
| 10 | 安装梁 | 2 | 件 | SPCCT=1.5 | 电镀白锌 |
| 11 | 安装背板 | 1 | 件 | SPCC/热镀锌=2.5 | 喷橘黄色/本色 |
长沙捷信电气设备有限公司专业生产仿威图机柜，机柜，机箱，操作台 数控操作箱， 控制柜，控制箱，接线盒，按钮盒，防水盒，配电柜，配电箱，电脑柜，网络柜，电气柜，不锈钢配电柜，户外柜，户外配电箱, 仿威图配电柜，PLC柜，光伏汇流柜，非标操作台，不锈钢接线盒，监控电视墙生产基地。
